網架概述：
網架鋼結構是近年來迅速發展起來的新型的工業與民用建筑的空間鋼結構形式，它是由許多桿件按照一定的規律組成的空間結構，改變了一般平面桁架的受力體系。結構處于三維空間的受力狀態，能承受來自不同方向的荷載，由于桿件間的互相支撐互相制約，空間剛度大且整體性好。同時，網架是一種高次超靜定結構，所以結構非常穩定。
適用范圍:
1) 適用于體育場館、展覽廳、機場車站的侯機(車)大廳、劇院等公共建筑，以及工業廠房、機庫等工業建筑。也可以作為體育場看臺的懸挑結構。
2) 適用于周邊支承、兩邊支承、三邊支承、四點支承、多點柱支承等多種支承方式。
3) 適用于地震烈度小于或等于9度的抗震設防地區。
支承情況：
網架結構一般采用周邊支承(圖1)、此種形式傳力直接，受力均勻，為目前采用較多的一種形式。也可采用點支承(圖2)及周邊與點相結合的形式(圖3)由于考慮到建筑功能的需要，采用雙邊及三邊支承也較為普通(圖4)
周邊支承和點支承相結合形式：

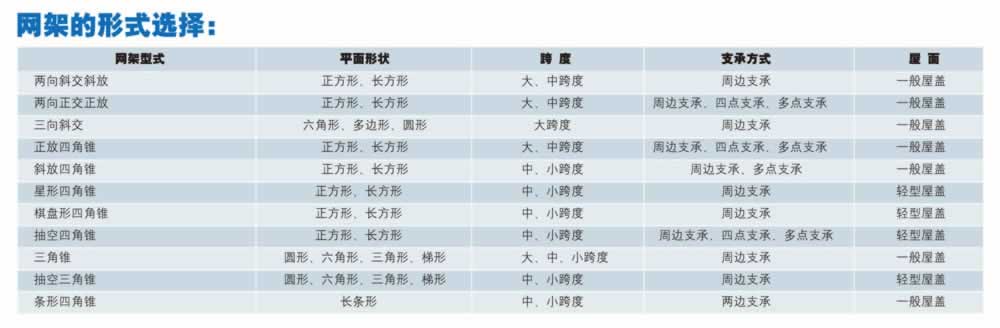

網架按網格組成情況主要有以下四大體系：
空間桁架體系：A:兩向正交正放網架 B:兩向正交斜放網架 C:兩向斜交斜放網架 D:三向網架
四角錐體系: A:正放四角錐網架(圖7) B:正放抽空四角錐網架 C:斜放四角錐網架 D:星形四角錐網架 E:棋盤形四角錐網架
三角錐體系: A:三角錐網架(圖8) B:抽空三角錐網架 C:蜂窩形三角錐網架
曲面網架體系: A:球殼、筒殼、雙曲拋物面結構。(圖9)
從受力角度考慮，三向桁架，正放四角錐網架和三角錐網架這三種結構形式受力性能好，空間剛度大。但根據建筑的需要，亦可選用其它結構形式。
用戶委托我公司設計網架，需提供以下參數：
(1) 網架平面尺寸；（2) 結構形式； (3) 網格尺寸；(4) 網架高度；(5) 支承條件及圈梁寬度； (6) 上下弦荷載; (7) 排水方向及坡度; (8) 其它特殊要求；網架設計完畢后，我公司即向甲方或設計單位提供網架支座反力及支座預埋鋼板間距。
網架的安裝：
螺栓球節點網架主要采用滿堂腳手架高空散裝(圖10)中小跨度剛度較好的網架，如正放四角錐，正交正放桁架，可利用原有建筑物或搭設局部腳手架通過高空滑移進行安裝,有些小型網架和具有吊裝條件的工地，也可在地面安裝后整體吊裝；另外，還可以采用活動平臺移動法進行網架安裝。 |
